Digital ICUMSA Spectrometer
เครื่องวัดสีน้ำตาลดิจิทัล
A digital sugar-colour meter: it measures how much light a sugar solution absorbs at 420 nm and converts that to an ICUMSA colour value, the figure used to grade sugar quality. A 288-channel micro-spectrometer (340-850 nm) run by a Wi-Fi-enabled embedded control system, with results on the device, a PC program and a phone.
- Year
- 2025
- Type
- Prototypes, Research & 3D Printing
The problem
Conventional sugar-colour measurement is slow, needs a laboratory, and the instruments are expensive.
What we built
DMIC delivered the whole instrument: sourcing the sensor and the optical filters that cut light at the standard 420 nm, designing and 3D-printing the enclosure, building the circuit, programming the embedded control system, the PC program and the phone dashboard, and writing the full set of standard operating manuals. The result is a portable meter that gives an ICUMSA colour reading on the spot.
Outcome
- Accurate colour readings to the ICUMSA standard
- Results shown in a web UI in real time
- Developed through 17 versions (V1-V17)
Key capabilities
- วัดการดูดกลืนแสงที่ 420 nm แล้วแปลงเป็นค่าสี ICUMSA
- จัดหาเซนเซอร์และเลนส์ฟิลเตอร์ตัดแสงตามความยาวคลื่นมาตรฐาน

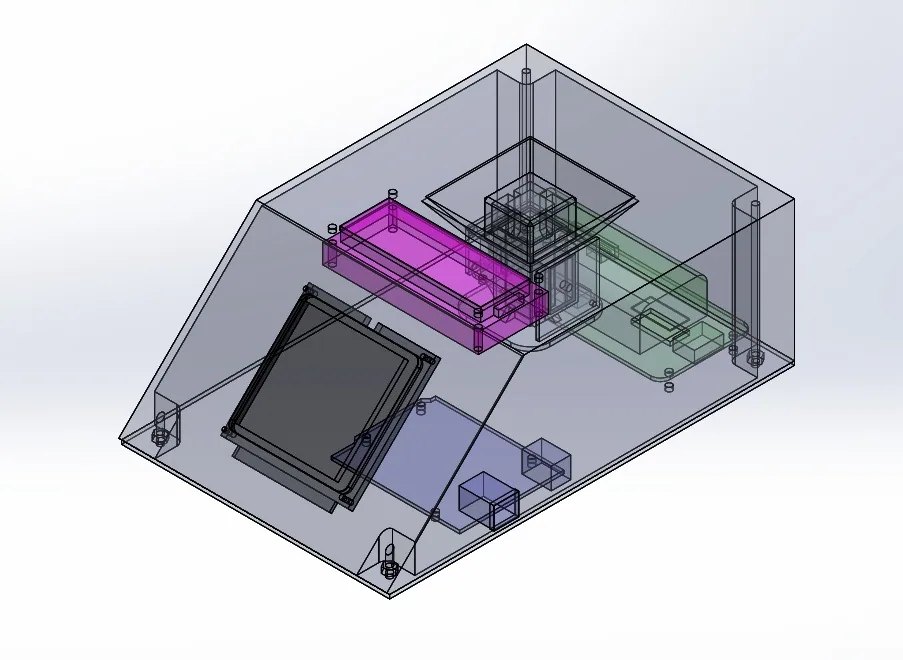

- ออกแบบและพิมพ์ตัวเรือนด้วย 3D printing
- ออกแบบและต่อวงจรอิเล็กทรอนิกส์

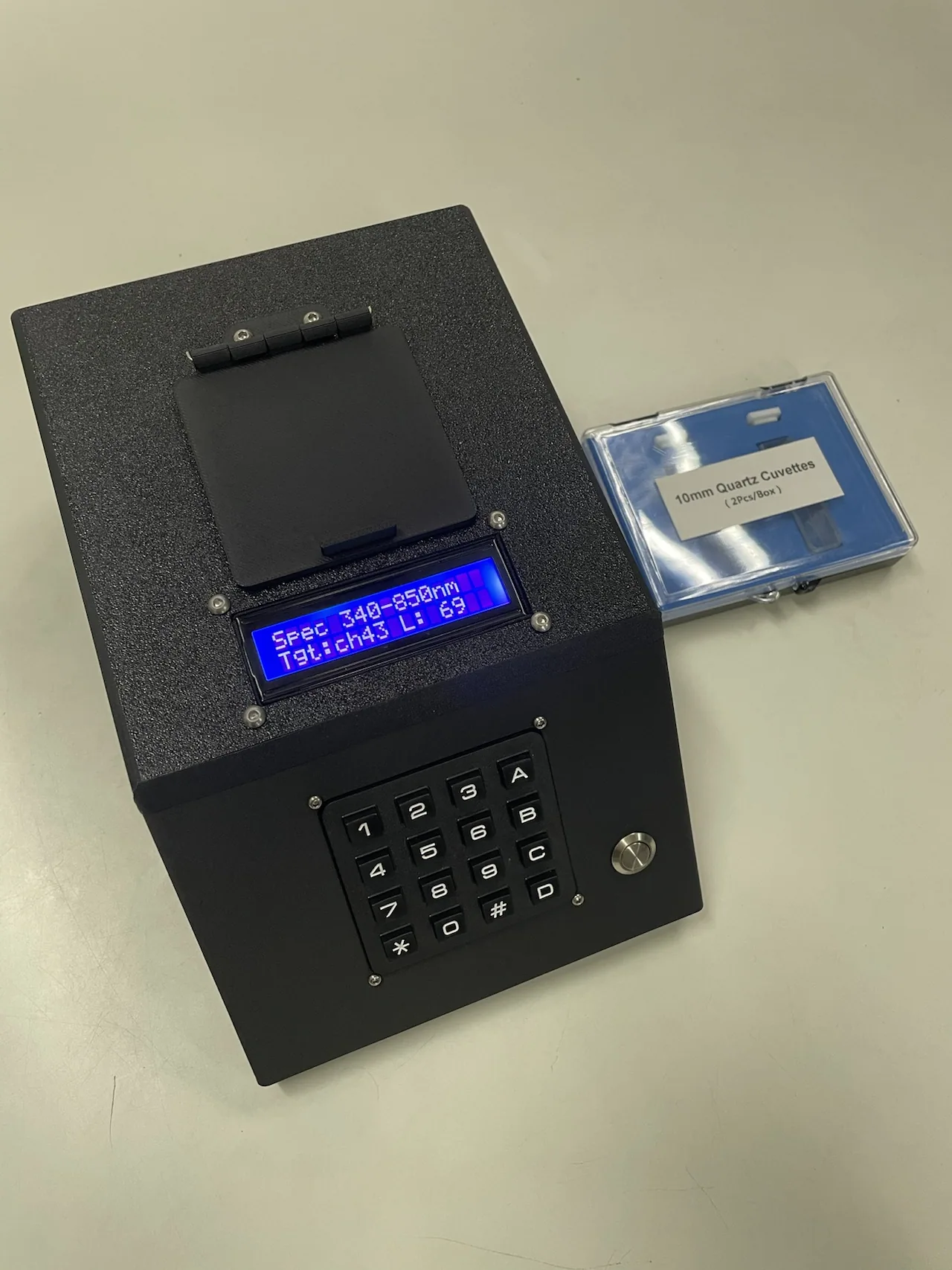

- จอแสดงผลและปุ่มกดบนตัวเครื่อง ใช้คิวเวตต์ควอตซ์ 10 มม.
- โปรแกรมบน PC ดูสเปกตรัม บันทึก และส่งออกข้อมูลเป็น CSV

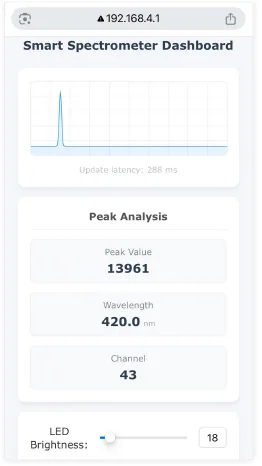

- แดชบอร์ดบนมือถือแบบ real-time เชื่อมต่อกับเครื่องผ่าน Wi-Fi โดยตรง

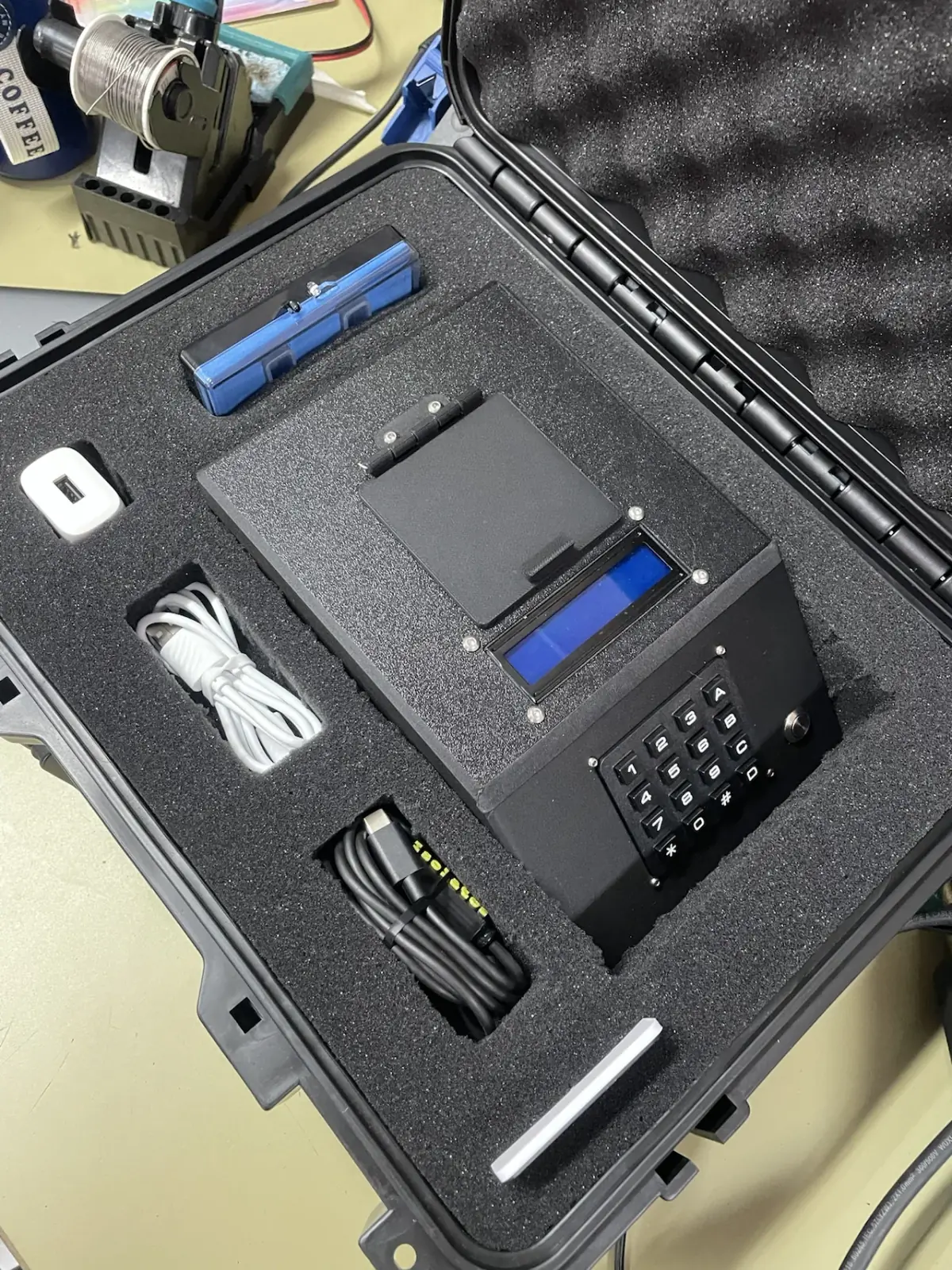

- คู่มือการใช้งานมาตรฐานครบชุด พร้อมกระเป๋าพกพา
Technology
- ไมโครสเปกโตรมิเตอร์ 288 ช่องสัญญาณ (340-850 nm)
- เลนส์ฟิลเตอร์ตัดแสง 420 nm
- ระบบควบคุมฝังตัวพร้อม Wi-Fi
- โปรแกรมวิเคราะห์สเปกตรัมบน PC
- Web UI บนมือถือผ่าน Wi-Fi
- ตัวเรือนพิมพ์ 3D
